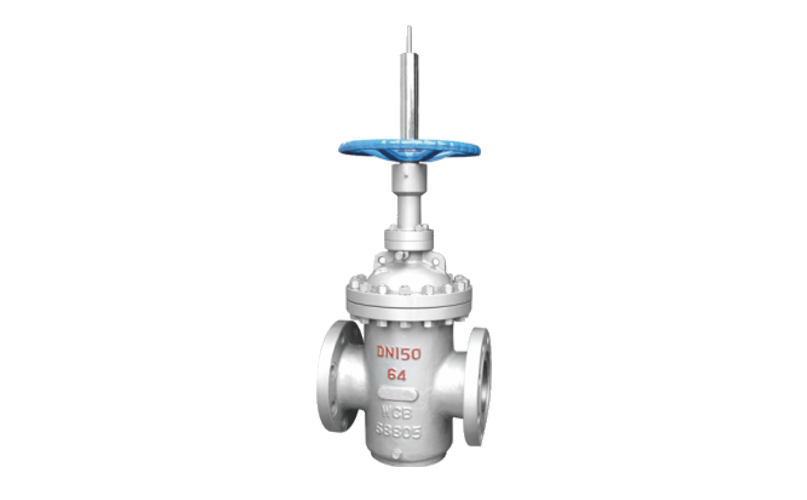

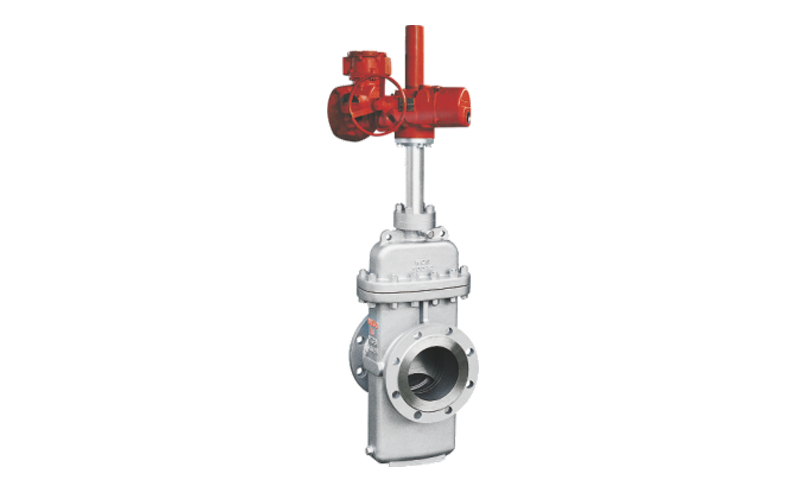

مواصفات الأداء والأبعاد
-
الضغط الاسمي PN
1.0/1.6/2.5/4.0/6.4/10.0/16.0
-
شل إف
Px1.5
-
ضغط الإحكام
Px1.1
-
واسطة
النفط والغاز الطبيعي والمياه، الخ
-
درجة الحرارة (℃)
نوع جي -29~250℃、د-نوع 46~121℃、النوع العادي-29~121℃
القطر الاسمي

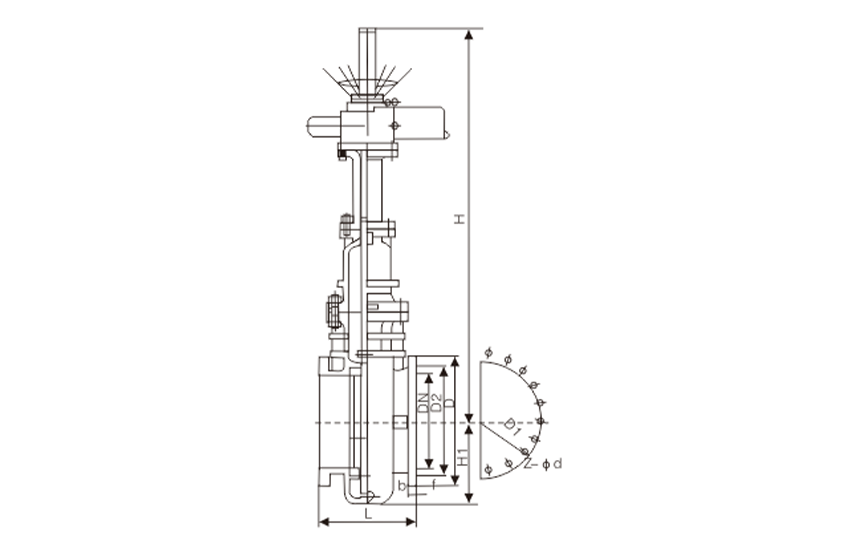

DN(مم) | L | D | D1 | D2 | D0 | f | b | H | H1 | z-Φd |
PN1.6MPa |
50 | 178 | 160 | 125 | 100 | 250 | 3 | 16 | 584 | 80 | 4-18 |
65 | 190 | 180 | 145 | 120 | 250 | 3 | 18 | 634 | 95 | 4-18 |
80 | 203 | 195 | 160 | 135 | 250 | 3 | 20 | 688 | 100 | 8-18 |
100 | 229 | 215 | 180 | 155 | 300 | 3 | 20 | 863 | 114 | 8-18 |
125 | 254 | 245 | 210 | 185 | 350 | 3 | 22 | 940 | 132 | 8-18 |
150 | 267 | 280 | 240 | 210 | 350 | 3 | 24 | 1030 | 150 | 8-23 |
200 | 292 | 335 | 295 | 265 | 350 | 3 | 26 | 1277 | 168 | 12-23 |
250 | 330 | 405 | 355 | 320 | 400 | 3 | 30 | 1491 | 203 | 12-25 |
300 | 356 | 460 | 410 | 375 | 450 | 4 | 30 | 1701 | 237 | 12-25 |
350 | 381 | 520 | 470 | 435 | 500 | 4 | 34 | 1875 | 265 | 16-25 |
400 | 406 | 580 | 525 | 485 | 305 | 4 | 36 | 2180 | 300 | 16-30 |
450 | 432 | 640 | 585 | 545 | 305 | 4 | 40 | 2440 | 325 | 20-30 |
500 | 457 | 705 | 650 | 608 | 305 | 4 | 44 | 2860 | 360 | 20-34 |
600 | 508 | 840 | 770 | 718 | 305 | 5 | 48 | 3450 | 425 | 20-41 |
700 | 610 | 910 | 840 | 788 | 305 | 5 | 50 | 3960 | 460 | 24-41 |
800 | 660 | 1020 | 950 | 898 | 305 | 5 | 52 | 4550 | 512 | 24-41 |
900 | 711 | 1120 | 1050 | 998 | 250 | 5 | 54 | 5250 | 565 | 28-41 |
1000 | 811 | 1255 | 1170 | 1110 | 250 | 5 | 56 | 5870 | 630 | 28-48 |
PN2.5MPa |
50 | 178 | 160 | 125 | 100 | 250 | 3 | 20 | 584 | 80 | 4-18 |
65 | 190 | 180 | 145 | 120 | 300 | 3 | 22 | 634 | 95 | 8-18 |
80 | 203 | 195 | 160 | 135 | 350 | 3 | 22 | 688 | 100 | 8-18 |
100 | 229 | 230 | 190 | 160 | 350 | 3 | 24 | 863 | 114 | 8-23 |
125 | 254 | 270 | 220 | 188 | 350 | 3 | 28 | 940 | 132 | 8-25 |
150 | 267 | 300 | 250 | 218 | 400 | 3 | 30 | 1030 | 150 | 8-25 |
200 | 292 | 360 | 310 | 278 | 450 | 3 | 34 | 1277 | 168 | 12-25 |
250 | 330 | 425 | 370 | 332 | 500 | 3 | 36 | 1491 | 203 | 12-30 |
300 | 356 | 485 | 430 | 390 | 305 | 4 | 40 | 1701 | 237 | 16-30 |
350 | 381 | 550 | 490 | 448 | 305 | 4 | 44 | 1875 | 265 | 16-34 |
400 | 406 | 610 | 550 | 505 | 305 | 4 | 48 | 2180 | 300 | 16-34 |
450 | 432 | 660 | 600 | 555 | 305 | 4 | 50 | 2440 | 325 | 20-34 |
500 | 457 | 730 | 660 | 610 | 305 | 4 | 52 | 2860 | 360 | 20-41 |
600 | 508 | 840 | 770 | 718 | 305 | 5 | 56 | 3450 | 425 | 20-41 |
700 | 610 | 955 | 875 | 815 | 305 | 5 | 60 | 3960 | 460 | 24-48 |
800 | 660 | 1070 | 990 | 930 | 305 | 5 | 64 | 4550 | 512 | 24-48 |
900 | 711 | 1180 | 1090 | 1025 |
| 5 | 66 | 5250 | 595 | 28-54 |
1000 | 811 | 1305 | 1210 | 1140 |
| 5 | 68 | 5870 | 660 | 28-58 |
Note:نطاق الضغط هو 1.6MPa ~ 16.0MPa. البيانات المذكورة أعلاه هي للإشارة فقط. يرجى استشارة قسم المبيعات في الشركة للحصول على التفاصيل.
