صمام الملف اللولبي ثلاثي الاتجاه لموردي ومصنعي أنظمة تسخين غلايات الماء الساخن والغاز

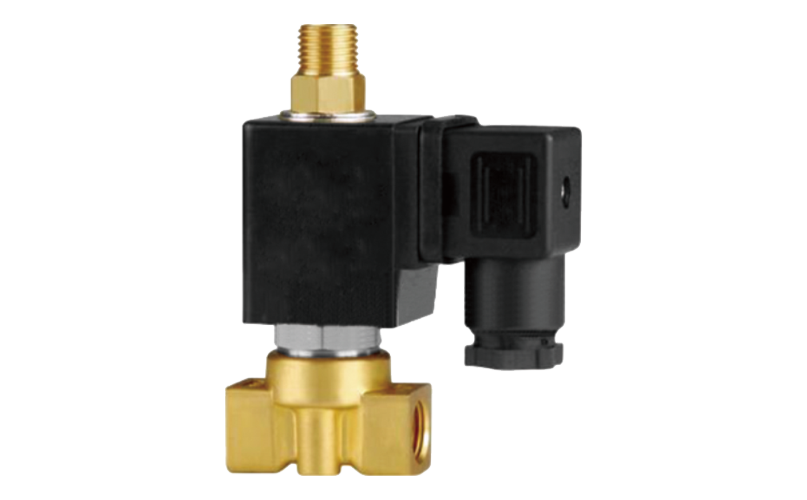

الماء (الماء الساخن) الغاز صمام الملف اللولبي ثلاثي الاتجاه

الوظيفة الأساسية

صمام يعمل بالطاقة الكهرومغناطيسية مصمم خصيصًا للتحكم في تدفق الماء (بما في ذلك الماء الساخن) ووسائط الغاز، والذي يقوم بتبديل حالة الاتصال لثلاث واجهات (مدخل واحد ومخرجان/مدخلان ومخرج واحد) من خلال إشارات كهربائية لتحقيق تحويل الوسائط أو الدمج أو تبديل اتجاه التدفق.

الخصائص الهيكلية الأساسية

تصميم ثلاث واجهات: بما في ذلك مدخل واحد (P)، منفذين (A/B) أو مدخلين (P1/P2)، ومخرج واحد (A)، يتم تغيير مجموعة القنوات عن طريق إزاحة قلب الصمام.

المحرك الكهرومغناطيسي: يتم تنشيط الملف لتوليد قوة مغناطيسية تدفع قلب الصمام للتحرك أو قطع أو توصيل القنوات المحددة (فتح المنفذ A وإغلاق المنفذ B مع التنشيط المغلق عادة).

مقاومة درجة الحرارة والضغط: جسم الصمام مصنوع من الفولاذ المقاوم للصدأ سبائك الفولاذ/النحاس، ومكونات الختم متوافقة مع مواد PTFE/NBR. يمكنها تحمل الماء الساخن حتى 180 درجة مئوية والضغط حتى 40 بار.

احصل على عرض أسعار

موثوقية عالية ومتانة
قدرة واسعة على التكيف مع المتوسط
توفير الطاقة والكفاءة
متانة مانع التسرب وعمر افتراضي طويل
مرونة التحكم في التدفق متعدد الوظائف
موثوقية مقاومة درجات الحرارة والضغط
استجابة سريعة وأداء منخفض الطاقة
هيكل صغير الحجم وسهل التركيب

موثوقية عالية ومتانة

موثوقية عالية ومتانة
01
هيكل مدمج وقوي، مع عمر خدمة يزيد عن 100000 عملية، وسهولة الصيانة، وتشغيل مستقر في الضغط العالي (مثل 1.6 ميجا باسكال) وبيئات الاهتزاز.

قدرة واسعة على التكيف مع المتوسط

قدرة متوسطة واسعة على التكيف
01
متوافق مع الوسائط المختلفة مثل الماء والماء الساخن والبخار والهواء المضغوط وما إلى ذلك، مع نطاق واسع لدرجة حرارة العمل (-20 ℃ إلى 180 ℃), مناسبة لمختلف السيناريوهات الكيميائية.

توفير الطاقة والكفاءة

توفير الطاقة والكفاءة
01
التحكم الدقيق في التدفق والاتجاه، وتقليل هدر الطاقة (مثل تجنب تدفق المياه لفترة طويلة), وتحسين كفاءة النظام.

متانة مانع التسرب وعمر افتراضي طويل

ختم المتانة وعمر طويل
01
تصميم ختم عالي الأداء (مثل حشية PTFE), مقاومة قوية للتسرب، وعمر خدمة يصل إلى أكثر من مليون عملية.

مرونة التحكم في التدفق متعدد الوظائف

مرونة التحكم في التدفق متعددة الوظائف
01
دعم التحويل أو الدمج أو تبديل المسار (مثل واحد في اثنين من التكوين), ضبط اتجاه التدفق للوسط بدقة، وتلبية متطلبات التحكم المعقدة.

موثوقية مقاومة درجات الحرارة والضغط

موثوقية مقاومة الحرارة والضغط
01
جسم الصمام مصنوع من الفولاذ المقاوم للصدأ/مادة سبائك النحاس، والختم متوافق مع PTFE/مادة إن بي آر. يمكنها تحمل الماء الساخن حتى 180 درجة ℃ وضغط عالي يصل إلى 40 بار، وهو مناسب لظروف العمل ذات درجات الحرارة المرتفعة والضغط العالي.

استجابة سريعة وأداء منخفض الطاقة

استجابة سريعة وأداء منخفض الطاقة
01
يحقق المحرك الكهرومغناطيسي سرعة فتح وإغلاق عالية ≤ 1 ثانيًا، مع استهلاك طاقة يبلغ 15-30 واط فقط، ويدعم التشغيل الآلي عالي التردد.

هيكل صغير الحجم وسهل التركيب

هيكل مدمج وتركيب سهل
01
تصميم صغير الحجم (مثل قطر DN15-DN50), احتلال مساحة أقل، وتبسيط تخطيط خطوط الأنابيب وعمليات الصيانة.

المواد المكونة الرئيسية

Part Name	coil	أنبوب العزل المغناطيسي	spring	نواة الحديد النشطة	عنصر الختم	حلقة الختم	valve body
استخدام المواد	سلك نحاسي خاص من الدرجة H	الفولاذ المقاوم للصدأ	الفولاذ المقاوم للصدأ	الفولاذ المقاوم للصدأ	مطاط الفلور	بولي تترافلوروإيثيلين	النحاس مزورة، الفولاذ المقاوم للصدأ

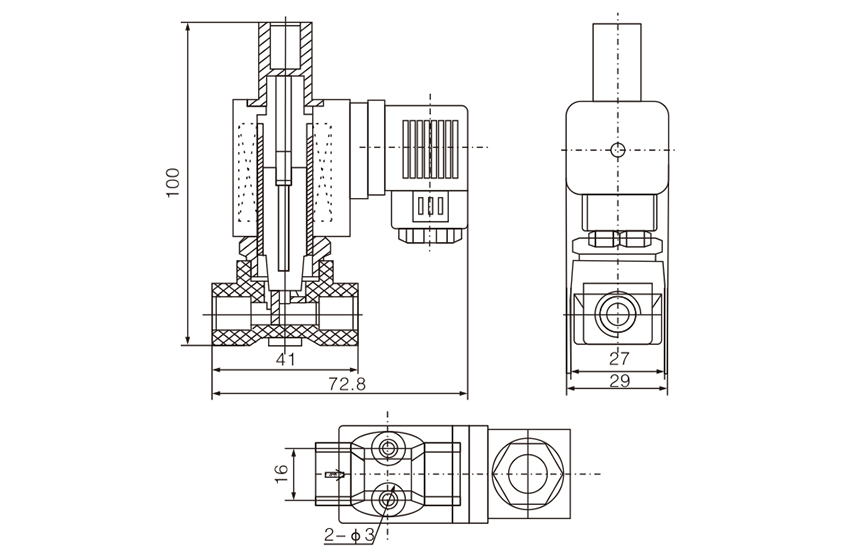

مواصفات الأداء والأبعاد

الضغط الاسمي PN

1.6/2.5/4.0/6.4
شل إف

P x 1.5
ضغط الإحكام

P x 1.1
واسطة

السائل والغاز والنفط (≤ 20لجنة العلوم والتكنولوجيا)
درجة الحرارة (℃)

-5℃~80℃

model	قطر الأنبوب	Cv value	فتحة التدفق	درجة حرارة متوسطة	ضغط الاستخدام	Size بالملم		مادة جسم الصمام
						L	H
2W31-2.5	1/8"	0.23	2.5	درجة الحرارة_-5~80 درجة مئوية_ درجة الحرارة	0~7	41	76	brass
2W32-2.5	1/4"
2W31-2.5B	1/8"	0.23	2.5	درجة الحرارة_-5~80 درجة مئوية_ درجة الحرارة	0~7	41	76	الفولاذ المقاوم للصدأ
2W32-2.5B	1/4'
LP31-3	1/8'	0.23	2.5	درجة الحرارة_-5~80 درجة مئوية_ درجة الحرارة	0~10	41	100	brass
LP32-3	1/4°
LP31-3B	1/8'	0.23	2.5	درجة الحرارة_-5~80 درجة مئوية_ درجة الحرارة	0~10	41	100	الفولاذ المقاوم للصدأ
LP32-3B	1/4'

ملحوظة: البيانات المذكورة أعلاه هي للإشارة فقط. لمزيد من التفاصيل، يرجى استشارة قسم المبيعات في الشركة.

تطبيق الصمام

نقل النفط والغاز

يتضمن نقل النفط والغاز وسائط متعددة مثل خطوط الأنابيب والسفن، وهو الرابط الأساسي لسلسلة إمداد الطاقة.
مراقبة المواد الخام الكيميائية

يغطي التحكم في المواد الخام الكيميائية عملية التعدين والتخزين والإنتاج بأكملها، مما يضمن السلامة واستقرار العملية.
خط أنابيب البخار عالي الحرارة في نظام الطاقة

تعتبر خطوط أنابيب البخار ذات درجة الحرارة المرتفعة جوهر نقل الطاقة في أنظمة الطاقة، مما يدعم التشغيل الفعال لمحطات الطاقة الحرارية والنووية.
صناعات أخرى

تتحكم الصمامات في السوائل في صناعات متعددة مثل الطاقة الجديدة والإلكترونيات، مما يضمن إنتاجًا آمنًا وفعالاً.
