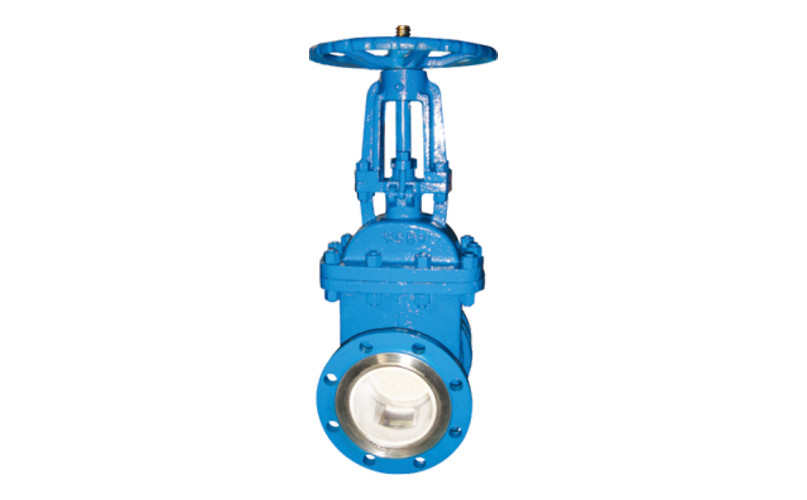

صمام تحكم في خط الأنابيب مصمم خصيصًا للوسائط عالية التآكل، باستخدام هيكل بجسم صمام من الفولاذ الكربوني ومبطن بالسيراميك الهندسي ZTA، وتحقيق فتح وإغلاق خط الأنابيب من خلال رفع البوابة. يستخدم سطح الختم مزيجًا من السيراميك الخزفي أو المعدن الخزفي الصلب، مما يعزز أداء الختم عن طريق استخدام الضغط المتوسط ومجهز بهيكل شفة وقائي لمنع الأشياء الصلبة من إتلاف حلقة الختم. مناسبة لأنظمة التفريغ التي تحتوي على جزيئات صلبة مثل الملاط والرماد ومياه الصرف الصحي وما إلى ذلك، مع درجة حرارة تشغيل تبلغ 400 درجة مئوية ومقاومة ضغط تبلغ ≥ 6.4 ميجاباسكال، وعمر الخدمة أطول بأكثر من 10 مرات من عمر صمامات السبائك العادية.






Name | Material | Name | Material |
valve body | WCB | مسمار مزدوج العضوية | 35CrMoVA |
جسم الصمام الرئيسي | WCB | filler | الجرافيت المرن |
valve Seat | السيراميك الهندسي المركب | gland | 2Cr13 |
لوحة صمام | WCB + سيراميك | valve الجذعية | 1Cr13 |
nut | 25 | motor Unit |

القطر الاسمي | PN1.0MPa | ||||||||||||
L | D | D1 | D2 | D6 | b | f | f2 | z-Φd | H | H1 | H2 | D0 | |
50 | 250 | 160 | 125 | 100 | - | 18 | 3 | - | 4-18 | 335 | 385 | 640 | 200 |
65 | 265 | 180 | 145 | 120 | - | 20 | 3 | - | 4-18 | 360 | 435 | 670 | 220 |
80 | 280 | 195 | 160 | 135 | - | 20 | 3 | - | 4-18 | 415 | 495 | 720 | 240 |
100 | 300 | 215 | 180 | 155 | - | 22 | 3 | - | 8-18 | 490 | 590 | 790 | 260 |
125 | 325 | 245 | 210 | 185 | - | 24 | 3 | - | 8-18 | 552 | 677 | 852 | 280 |
150 | 350 | 280 | 240 | 210 | - | 24 | 3 | - | 8-23 | 600 | 755 | 900 | 300 |
200 | 400 | 335 | 295 | 265 | - | 24 | 3 | - | 8-23 | 780 | 980 | 1070 | 350 |
250 | 450 | 390 | 350 | 320 | - | 26 | 4 | - | 12-23 | 860 | 1110 | 1150 | 400 |
300 | 500 | 440 | 400 | 368 | - | 28 | 4 | - | 12-23 | 1010 | 1310 | 1300 | 450 |
350 | 550 | 500 | 460 | 428 | - | 28 | 4 | - | 16-23 | 1160 | 1510 | 1450 | 500 |
400 | 600 | 565 | 515 | 482 | - | 30 | 4 | - | 16-25 | 1400 | 1800 | 1775 | 550 |
450 | 650 | 615 | 565 | 532 | - | 30 | 4 | - | 20-25 | 1500 | 1950 | 1875 | 600 |
500 | 700 | 670 | 620 | 585 | - | 32 | 4 | - | 20-25 | 1600 | 2100 | 1968 | 700 |
600 | 800 | 780 | 725 | 685 | - | 36 | 5 | - | 20-30 | 1910 | 2510 | 2295 | 700 |
PN1.6MPa | |||||||||||||
50 | 250 | 160 | 125 | 100 | - | 16 | 3 | - | 4-18 | 350 | 400 | 640 | 220 |
65 | 265 | 180 | 145 | 120 | - | 18 | 3 | - | 4-18 | 375 | 450 | 670 | 240 |
80 | 280 | 195 | 160 | 135 | - | 20 | 3 | - | 8-18 | 433 | 528 | 720 | 280 |
100 | 300 | 215 | 180 | 155 | - | 20 | 3 | - | 8-18 | 502 | 620 | 800 | 320 |
125 | 325 | 245 | 210 | 185 | - | 22 | 3 | - | 8-18 | 612 | 753 | 905 | 360 |
150 | 350 | 280 | 240 | 210 | - | 24 | 3 | - | 8-23 | 676 | 847 | 966 | 360 |
200 | 400 | 335 | 295 | 265 | - | 26 | 3 | - | 12-23 | 820 | 1039 | 1100 | 400 |
250 | 450 | 405 | 355 | 320 | - | 30 | 3 | - | 12-25 | 969 | 1245 | 1220 | 450 |
300 | 500 | 460 | 410 | 375 | - | 30 | 4 | - | 12-25 | 1142 | 1472 | 1527 | 500 |
350 | 550 | 520 | 470 | 435 | - | 34 | 4 | - | 16-25 | 1280 | 1450 | 1665 | 550 |
400 | 600 | 580 | 525 | 485 | - | 36 | 4 | - | 16-30 | 1452 | 1887 | 1870 | 600 |
450 | 650 | 640 | 585 | 545 | - | 40 | 4 | - | 20-30 | 1541 | 2011 | 1946 | 700 |
500 | 700 | 705 | 650 | 608 | - | 44 | 4 | - | 20-34 | 1676 | 2181 | 2091 | 700 |
600 | 800 | 840 | 770 | 718 | - | 48 | 5 | - | 20-41 | 2000 | 2600 | 2510 | 800 |
Note:نطاق الضغط هو 1.0MPa ~ 6.4MPa. البيانات المذكورة أعلاه هي للإشارة فقط. يرجى استشارة قسم المبيعات في الشركة للحصول على التفاصيل.
