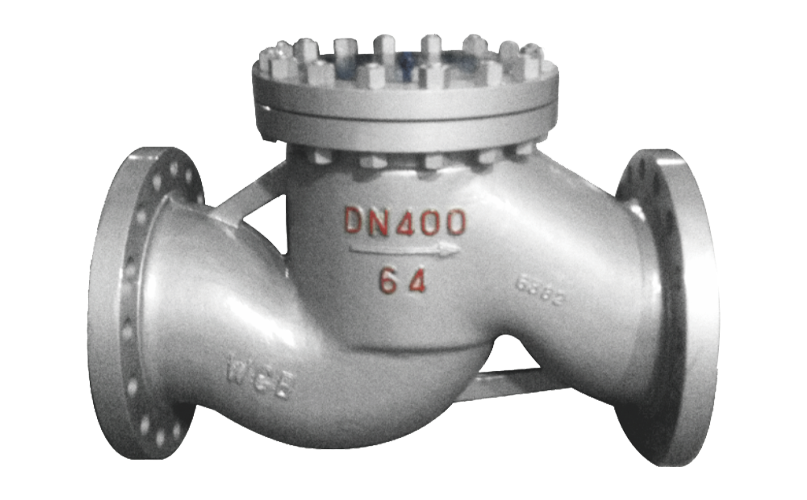

صمام فحص الرفع هو نوع من الصمامات التي تتحكم في التدفق في اتجاه واحد عن طريق رفع وخفض قرص الصمام على طول خط الوسط العمودي. يعتمد قرص الصمام الخاص به على دفع الوسط لفتحه، ويغلق بسرعة بسبب وزنه وضغط الارتداد المتوسط، مما يمنع التدفق العكسي بشكل فعال. إنها مناسبة لأنظمة خطوط الأنابيب ذات الضغط العالي والقطر الصغير وتتميز بخصائص الهيكل المدمج والختم الجيد وسهولة الصيانة.
Part Name | Material | |
GB | ASTM | |
valve body | WCB، WC1، WC6، WC9، C5 | WCB، WC1، WC6، WC9، C5 |
valve disk | WCB، WC1، WC6، WC9، C5، | WCB، WC1، WC6، WC9، C5 |
مسمار مزدوج العضوية | 35CrMoA، 25Cr2MoV، | A193-B7、A320-B8、A193-B8M |
hex nut | 45、35CrMoA、25Cr2MoV、 | A194-2H、A194-8、A194-8M |
shim | جرافيت مرن + ستانلس ستيل | جرافيت مرن + ستانلس ستيل |
غطاء الصمام | 25、1Cr18Ni9Ti、0Cr18Ni12Mo2Ti | A105، F11، F22، F5، F9 |

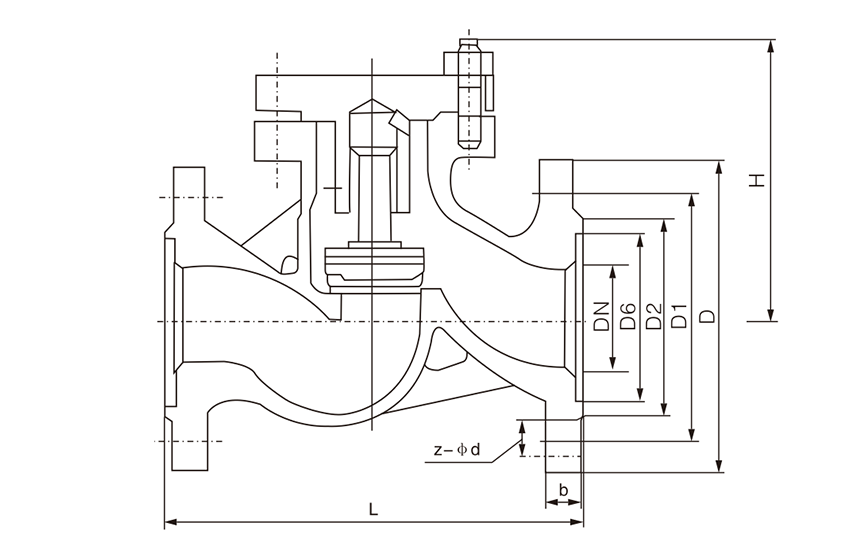

Nominal Diameter | L | D | D1 | D2 | D6 | b | N-Φd | reference value |
H | ||||||||
PN1.6MPa | ||||||||
15 | 130 | 95 | 65 | 45 | - | 14 | 4-14 | 90/77 |
20 | 150 | 105 | 75 | 55 | - | 14 | 4-14 | 95/77 |
25 | 160 | 115 | 85 | 65 | - | 14 | 4-14 | 100/80 |
32 | 180 | 135 | 100 | 78 | - | 16 | 4-18 | 105/85 |
48 | 200 | 145 | 110 | 85 | - | 16 | 4-18 | 110/95 |
52 | 230 | 160 | 125 | 100 | - | 16 | 4-18 | 115/105 |
65 | 290 | 180 | 145 | 120 | - | 18 | 4-18 | 140/120 |
80 | 310 | 195 | 160 | 135 | - | 20 | 8-18 | 170/130 |
100 | 350 | 215 | 180 | 155 | - | 20 | 8-18 | 200/140 |
125 | 400 | 245 | 210 | 185 | - | 22 | 8-18 | 230/155 |
150 | 480 | 280 | 240 | 210 | - | 24 | 8-23 | 255/180 |
200 | 600 | 335 | 295 | 265 | - | 26 | 12-23 | 285/215 |
250 | 650 | 405 | 355 | 320 | - | 30 | 12-25 | 290/260 |
300 | 750 | 460 | 410 | 375 | - | 30 | 12-25 | 300/315 |
400 | 1100 | 580 | 525 | 485 | - | 36 | 16-30 | - |
500 | 1250 | 705 | 650 | 608 | - | 44 | 20-34 | - |
Note:نطاق الضغط هو 1.6MPa ~ 16.0MPa. البيانات المذكورة أعلاه هي للإشارة فقط. يرجى استشارة قسم المبيعات في الشركة للحصول على التفاصيل.
يتضمن نقل النفط والغاز وسائط متعددة مثل خطوط الأنابيب والسفن، وهو الرابط الأساسي لسلسلة إمداد الطاقة.
يغطي التحكم في المواد الخام الكيميائية عملية التعدين والتخزين والإنتاج بأكملها، مما يضمن السلامة واستقرار العملية.
تعتبر خطوط أنابيب البخار ذات درجة الحرارة المرتفعة جوهر نقل الطاقة في أنظمة الطاقة، مما يدعم التشغيل الفعال لمحطات الطاقة الحرارية والنووية.
تتحكم الصمامات في السوائل في صناعات متعددة مثل الطاقة الجديدة والإلكترونيات، مما يضمن إنتاجًا آمنًا وفعالاً.
