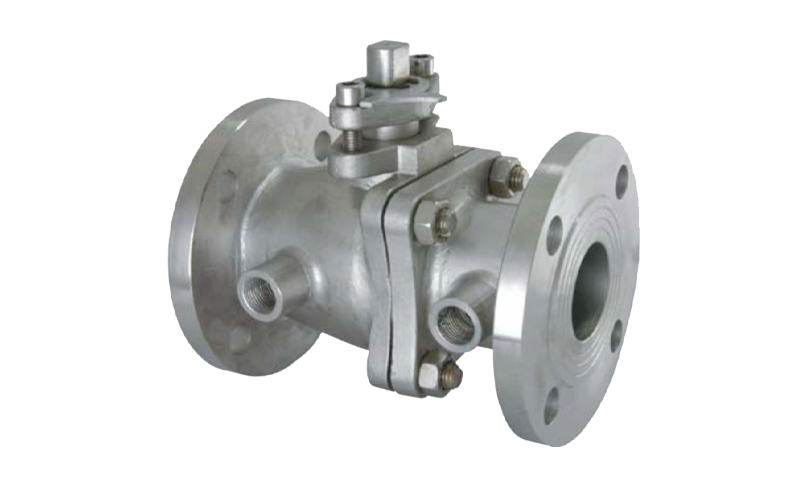

صمام كروي مبطن بالسيراميك اليدوي لمواد التعدين الكيميائية في الصين

صمام كروي سيراميكي يدوي

الصمام الكروي الخزفي اليدوي عبارة عن صمام مصنوع من مواد خزفية (مثل الألومينا وكربيد السيليكون) مع مكونات أو مجالات مانعة للتسرب. يمكن فتحه وإغلاقه بسرعة عن طريق تدوير المقبض/العجلة اليدوية يدويًا لدفع الكرة للدوران بمقدار 90 درجة. تكمن مزاياها الأساسية في مقاومة التآكل القوية للغاية ومقاومة التآكل، والتي يمكنها تحمل الجزيئات ذات الصلابة العالية، والوسائط الحمضية والقلوية، وظروف العمل ذات درجة الحرارة العالية والضغط العالي. إنه يتميز بختم موثوق به وعمر خدمة طويل، وهو مناسب للبيئات القاسية مثل الطاقة والمواد الكيميائية والتعدين.

احصل على عرض أسعار

قدرة واسعة على التكيف
التوفير وسهولة الصيانة
تصميم مُحسَّن للإحكام والتشغيل
الخصائص الأساسية للمواد الخزفية

قدرة واسعة على التكيف

قدرة واسعة على التكيف
01
مناسبة للوسائط المعقدة التي تحتوي على جزيئات وألياف وما إلى ذلك. (مثل الطين واللب) وسيناريوهات الضغط العالي ودرجات الحرارة المرتفعة، التي تغطي مجالات متعددة مثل الطاقة والمعادن ومعالجة مياه الصرف الصحي.

التوفير وسهولة الصيانة

01
عمر طويل وتكلفة منخفضة
العمر الافتراضي هو 2-4 أضعاف عمر صمامات سبائك التيتانيوم أو صمامات المونيل، مما يقلل من تكرار الاستبدال وتكاليف الصيانة.
02
صيانة مريحة
تدعم بعض الهياكل الصيانة عبر الإنترنت (مثل استبدال مقاعد الصمام), دون الحاجة إلى تفكيك الصمام ككل، مما يقلل من وقت التوقف عن العمل.

تصميم مُحسَّن للإحكام والتشغيل

01
زوج الختم الدقيق
تم طحن الكرة الخزفية جيدًا ومطابقتها بإحكام مع مقعد الصمام، وذلك باستخدام خصائص التشحيم الذاتي للسيراميك لتحقيق إحكام احتكاك منخفض ومعدل تسرب منخفض للغاية.
02
عزم دوران منخفض للتشغيل
تتميز الكرة الخزفية بمعامل احتكاك منخفض مع مقعد الصمام، مما يجعل عمليات الفتح والإغلاق سهلة ويقلل من كثافة التشغيل اليدوي.
03
تصميم منخفض المقاومة للتدفق
عندما تكون قناة التدفق مفتوحة بالكامل، تكون قريبة من المقطع العرضي لخط الأنابيب، مما يقلل من فقدان الضغط ويحسن كفاءة نقل السوائل.

الخصائص الأساسية للمواد الخزفية

الخصائص الأساسية للمواد السيراميكية
01
مقاومة فائقة للتآكل: جسم الصمام ومكونات الختم مصنوعة من السيراميك عالي الصلابة مثل الألومينا وكربيد السيليكون (روكويل صلابة HRC90), والتي يمكن أن تقاوم تآكل الجزيئات ذات الصلابة العالية وتطيل عمر الخدمة بشكل كبير.
02
مقاومة التآكل: يتمتع السيراميك بثبات كيميائي قوي ومقاوم للوسائط القوية المسببة للتآكل مثل الأحماض والقلويات والأملاح. إنها مناسبة للبيئات المسببة للتآكل مثل الصناعات الكيميائية والبترولية.
03
مقاومة درجات الحرارة العالية: تتمتع المواد الخزفية بمقاومة ممتازة لدرجات الحرارة العالية ويمكن أن تعمل بثبات في ظل ظروف قاسية مثل ارتفاع درجة حرارة البخار والسوائل الساخنة.

المواد المكونة الرئيسية

name	Material	name	Material
الجسم الأيسر والأيمن	WCB	filler	PTFE
valve body	WCB	gland	2Cr13
bushining	السيراميك الهندسي المركب	support	Q235
sphere		معدات المسمار
valve Seat		stud	35
valve الجذعية	2Cr13	End Mother	5
shim	graphite

مواصفات الأداء والأبعاد

الضغط الاسمي PN

1.6/2.5/4.0/6.4/10.0/16.0
شل إف

P x 1.5
ضغط الإحكام

P x 1.1
واسطة

الماء والبخار, النفط، وحامض النيتريك، وحامض الخليك
درجة الحرارة (℃)

≤200℃

القطر الاسمي DN(مم)	PN1.6MPa
القطر الاسمي DN(مم)	L	D	D1	D2	C	H1	H2	n-Φd
50	203	165	125	99	20	185	150	4-18
65	222	185	145	118	20	215	150	4-18
80	241	200	160	132	20	230	150	8-18
100	305	220	180	156	20	240	180	8-18
125	356	250	210	184	22	265	180	8-18
150	394	285	240	211	24	300	180	8-22
200	457	340	295	266	24	355	200	12-22
250	533	405	355	319	26	420	200	12-26

Note:البيانات المذكورة أعلاه هي للإشارة فقط. لمزيد من التفاصيل، يرجى استشارة قسم المبيعات في الشركة.

تطبيق الصمام

نقل النفط والغاز

يتضمن نقل النفط والغاز وسائط متعددة مثل خطوط الأنابيب والسفن، وهو الرابط الأساسي لسلسلة إمداد الطاقة.
مراقبة المواد الخام الكيميائية

يغطي التحكم في المواد الخام الكيميائية عملية التعدين والتخزين والإنتاج بأكملها، مما يضمن السلامة واستقرار العملية.
خط أنابيب البخار عالي الحرارة في نظام الطاقة

تعتبر خطوط أنابيب البخار ذات درجة الحرارة المرتفعة جوهر نقل الطاقة في أنظمة الطاقة، مما يدعم التشغيل الفعال لمحطات الطاقة الحرارية والنووية.
صناعات أخرى

تتحكم الصمامات في السوائل في صناعات متعددة مثل الطاقة الجديدة والإلكترونيات، مما يضمن إنتاجًا آمنًا وفعالاً.
