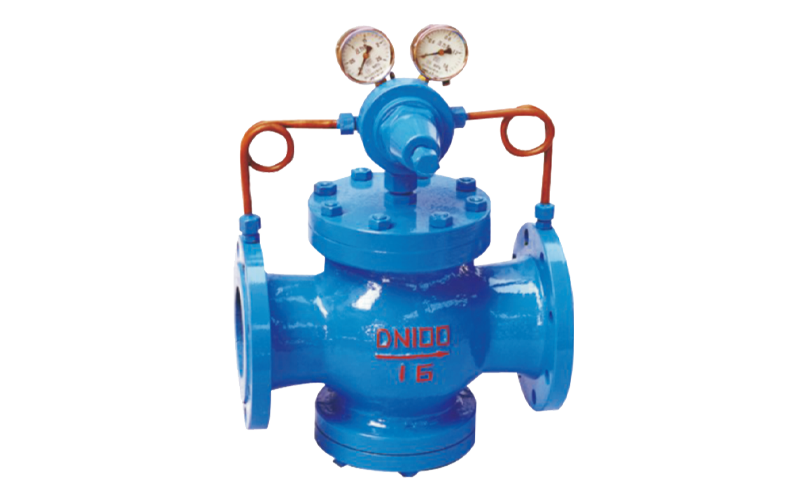

صمام تخفيض ضغط الغاز ذو المكبس التجريبي هو صمام تنظيم تلقائي يستخدم في خطوط أنابيب الغاز (مثل الهواء والنيتروجين والهيدروجين وما إلى ذلك). إنه يدفع مكبس الصمام الرئيسي للتحرك عن طريق استشعار التغير في ضغط المخرج من خلال الصمام الدليلي، ويضبط فتح الصمام الرئيسي، ويحقق تقليل ضغط الغاز الداخل عالي الضغط، ويحافظ على ضغط مخرج ثابت.
Part Name | Material | Part Name | Material |
جسم الصمام، غطاء الصمام، الغطاء السفلي | WCB | مقعد صمام التوجيه وساق صمام التوجيه | 2Cr13 |
قرص مقعد الصمام | 2Cr13 | diaphragm | 1Cr18Ni9Ti |
بطانة الاسطوانة | 2Cr13/25 (طلاء الكروم الصلب) | ربيع الصمام الرئيسي | 50CrVA |
piston | 2Cr13/سبائك النحاس | الربيع الرئيسي للصمام الطيار | 50CrVA |
حلقة المكبس | سبائك الحديد الزهر | ضبط الربيع | 60Si2Mn |
Nominal Diameter DN(مم) | الأبعاد الشاملة | |||
L | H | H1 | ||
1.6 | 4.0MPa | |||
15 | 160 | 180 | 295 | 90 |
20 | 160 | 180 | 330 | 98 |
25 | 180 | 200 | 330 | 110 |
32 | 200 | 220 | 330 | 110 |
40 | 220 | 240 | 345 | 125 |
50 | 250 | 270 | 345 | 125 |
65 | 280 | 300 | 350 | 130 |
80 | 310 | 330 | 385 | 160 |
100 | 350 | 380 | 385 | 170 |
125 | 400 | 450 | 400 | 200 |
150 | 450 | 500 | 415 | 210 |
200 | 500 | 550 | 475 | 240 |
250 | 650 | 650 | 525 | 290 |
300 | 800 | 800 | 580 | 335 |
350 | 850 | 850 | 620 | 375 |
400 | 900 | 900 | 660 | 405 |
450 | 900 | 900 | 730 | 455 |
500 | 950 | 950 | 750 | 465 |
Nominal Diameter DN(مم) | الأبعاد الشاملة | |||
L | H | H1 | ||
6.4MPa | 10.0/ | |||
15 | 180 | 180 | 305 | 100 |
20 | 180 | 200 | 340 | 105 |
25 | 200 | 220 | 340 | 120 |
32 | 220 | 230 | 340 | 120 |
40 | 240 | 240 | 355 | 135 |
50 | 270 | 300 | 355 | 135 |
65 | 300 | 340 | 360 | 140 |
80 | 330 | 360 | 395 | 170 |
100 | 380 | 380 | 400 | 185 |
125 | 450 | 450 | 415 | 215 |
150 | 500 | 500 | 430 | 225 |
200 | 550 | 550 | 495 | 260 |
250 | 650 | 650 | 545 | 310 |
300 | 800 | 800 | 600 | 355 |
350 | 850 | 850 | 640 | 395 |
400 | 900 | 900 | 690 | 435 |
500 | 950 | 780 | 495 | |
Nominal Diameter DN(مم) | Cv |
15 | 1 |
20 | 2.5 |
25 | 4 |
32 | 6.5 |
40 | 9 |
50 | 16 |
65 | 25 |
80 | 36 |
100 | 64 |
125 | 100 |
150 | 140 |
200 | 250 |
250 | 400 |
300 | 570 |
350 | 780 |
400 | 1020 |
500 | 1500 |
ملحوظة: البيانات المذكورة أعلاه هي للإشارة فقط. لمزيد من التفاصيل، يرجى استشارة قسم المبيعات في الشركة.
